هل يمكن دفن كابل الطاقة الشمسية H1Z2Z2-K؟ قواعد القناة والخندق والدفن المباشر

يضيق هذا الدليل قرارًا واحدًا داخل مجموعة موضوعات -الكابلات الشمسية الأوسع لـ SINELINK. تمت كتابته لجعل الافتراضات والأدلة ومسار الموافقة مرئيًا-وليس لاستبدال المصمم المسؤول أو مستندات العقد أو القواعد المعتمدة محليًا أو تعليمات الشركة المصنعة.

استخدم هذه الصفحات المباشرة للتنقل بين سياق التصميم والتنفيذ التجاري:الدليل الكامل لاختيار الكابلات الشمسية; الغرض -تصميم الأسلاك الكهروضوئية للدفن المباشر.

01إجابة سريعة

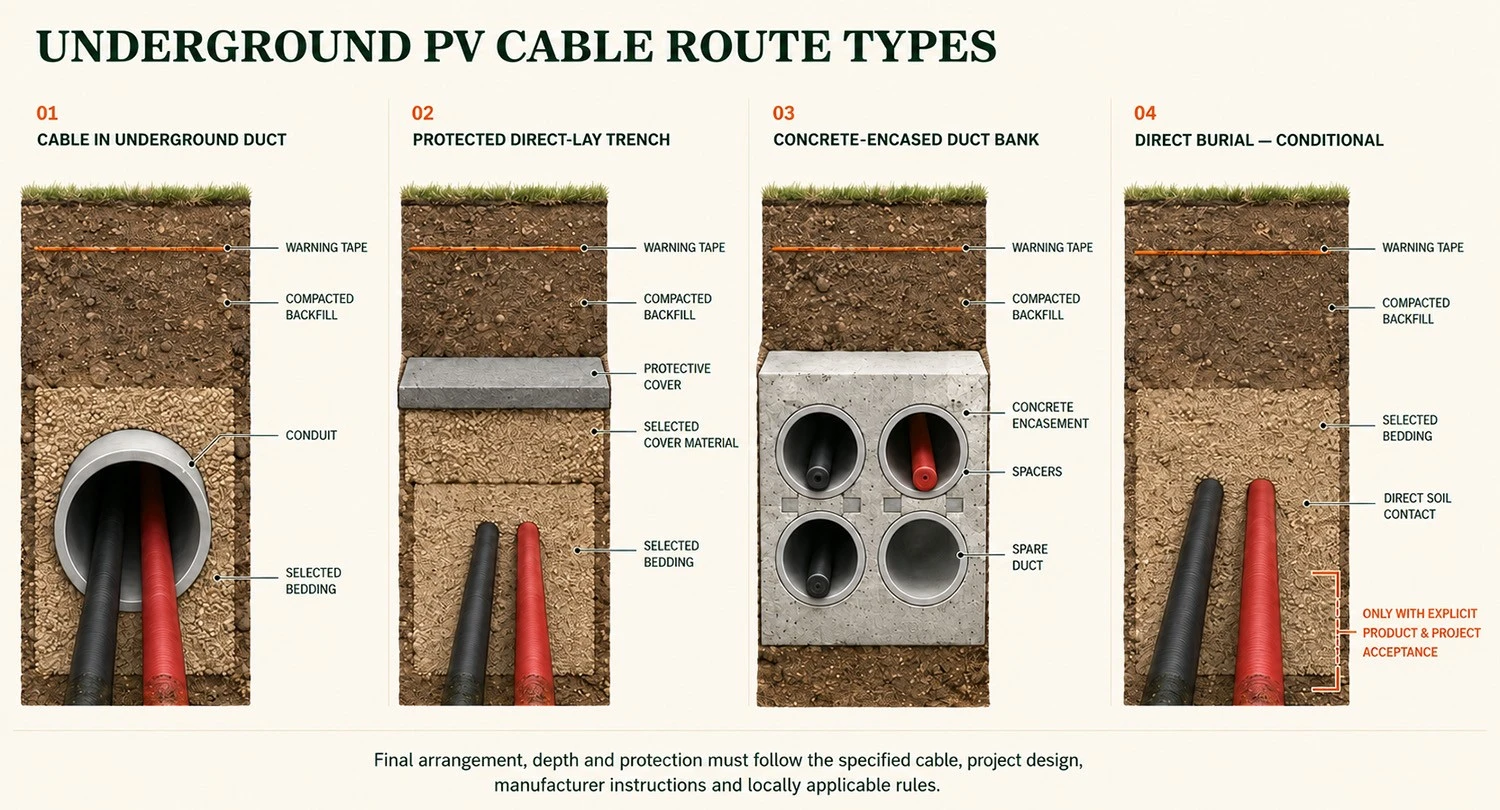

02أربعة طرق تحت الأرض لا ينبغي الخلط بينها

قناة أو قناة محمية؛ خندق أو صينية كابل يمكن الوصول إليها ؛ بنك القناة المدفونة؛ والدفن المباشر في التربة يفرض شروطًا مختلفة للمياه والصدم والسحق والسحب والصرف والإصلاح والكود.

يجب أن يذكر عرض الأسعار نوع الطريق والتفاصيل المدنية. كلمة "تحت الأرض" واسعة جدًا بالنسبة للمشتريات.

03ما الذي يفعله امتثال منتج H1Z2Z2-K-وما لا يذكره

تغطي المواصفة القياسية IEC 62930 الكابلات الكهروضوئية-المترابطة-المفردة لدوائر التيار المستمر وتتضمن متطلبات المنتج البيئية والميكانيكية. يعد معيار المنتج أساسًا مهمًا، لكن إذن تثبيت المشروع لا يزال يعتمد على دليل الكابل الدقيق والقواعد المحلية.^[1]

لا تؤدي المتانة الخارجية تلقائيًا إلى إنشاء مقاومة للماء المستمر أو كيمياء التربة أو أضرار الردم أو القوارض أو حركة البناء أو التكسير على المدى الطويل-.

04القناة أو القناة المحمية

تأكد من السلوك المسموح به للموقع الرطب-، وملء القناة، وشد الشد، وضغط الجدار الجانبي، ونصف قطر الانحناء، والتقليل الحراري، والصرف، والختم. يمكن أن يدخل الماء إلى قناة مغلقة اسميًا؛ لا تصمم على افتراض أنها تبقى جافة.

توفير حفر رسم يمكن الوصول إليها وسحب الحسابات عند الضرورة. تجنب الوصلات الميدانية في المواقع الرطبة التي يتعذر الوصول إليها ما لم تتم الموافقة على النظام المشترك الكامل.

05خنادق الكابلات والحماية الميكانيكية

تحديد الطبقة الرملية أو الردم المتحكم فيه، وشريط التحذير، والأغطية/البلاط، والفصل عن الخدمات الأخرى، والصرف، والعمق، وعلامات الطريق والفحص قبل الإغلاق حسب التصميم المدني/الكهربائي.

إن الكابل الذي يتم وضعه بشكل غير محكم في خندق مفتوح لا يعد كبلًا مدفونًا مباشرًا-تلقائيًا. يجب أن توضح التفاصيل المعتمدة طبقة الحماية وطريقة الدعم.

06يتطلب الدفن المباشر قبولًا صريحًا للمنتج والمشروع

يجب أن يكون الاتصال المباشر بالتربة مدعومًا ببيانات المنتج الدقيقة وقواعد التثبيت المعمول بها. تحقق من أدلة التأثير / السحق والماء والمواد الكيميائية ودرجة الحرارة والميكانيكية عند الاقتضاء.

إذا كان الدليل يقول فقط "في الهواء الطلق" أو "مقاوم للطقس" أو "مناسب للقناة"، فلا تعيد كتابته كدفن مباشر. استخدم غرضًا-مصممًا-لدفن الأسلاك الكهروضوئية المباشرة أو المسار المحمي.

07التأثيرات الحرارية والكهربائية للطرق تحت الأرض

تؤثر المقاومة الحرارية للتربة، ودرجة حرارة الأرض، وتجميع القنوات، وتحميل الدائرة، والتسخين المتبادل على قدرة الحمل -التيارية. قد يتطلب المسار تحت الأرض حجمًا مختلفًا عن كابل السلسلة المكشوف.

إعادة حساب انخفاض الجهد باستخدام الطول الموجه الفعلي ودرجة حرارة التشغيل. تنسيق التحولات بين كابل الوحدة ووحدة التغذية تحت الأرض ومحطات المعدات.

08المياه والمفاصل والانتقالات

تجنب النقاط المنخفضة التي تحبس المياه حيثما يسمح التصميم بذلك. حدد الغدد المتوافقة والإدخالات ومرفقات الوصلات وصناديق الانتقال. الحفاظ على القطبية وتحديد الدائرة من خلال الطريق.

الموصل المُصنف للتزاوج الخارجي ليس بالضرورة وصلة مدفونة. استخدم النظام المشترك فقط ضمن نطاق التثبيت الموثق الخاص به.

09قائمة التحقق من مواصفات الطريق تحت الأرض

تحديد الطريق وتفاصيل الدفن؛ الكود الحاكم؛ نموذج الكابل والاستخدام المسموح به؛ موصل/الجهد/الحجم؛ الأدلة المائية والميكانيكية؛ المدخلات الحرارية ملء وسحب القناة؛ نصف قطر الانحناء القيود المشتركة تفاصيل الغدة/المحطة؛ اختبار؛ كما-تم إنشاء المسح وإمكانية التتبع.

يجب الحصول على موافقة قبل الاستبدال لأن قطر الكابل الجديد أو البناء الجديد يمكن أن يغير السحب والغدد والإنهاءات والأداء الحراري.

10التفتيش قبل الردم

فحص عمق المسار والحماية ونصف قطر الانحناء والدعم والفصل والصرف وغلاف الكابل ووضع العلامات والمفاصل وسجلات الاختبار. تصوير ومسح الطريق قبل الإغلاق.

بعد الردم، يصبح الإصلاح باهظ الثمن. يجب تحديد نقاط الاحتجاز في خطة الفحص والاختبار، وليس ارتجالها في الموقع.

مواصلة رحلة المجموعة من خلال:كابل الطاقة الشمسية EN 50618 H1Z2Z2-K; حل كابل محطة الطاقة الكهروضوئية.

11التعليمات

س: هل كل كابل H1Z2Z2-K مصنف للدفن المباشر؟

لا. تحقق من الموافقة الصريحة على المنتج والتركيب المحلي للتلامس المباشر مع التربة.

س: هل يمكن تركيب H1Z2Z2-K في القناة تحت الأرض؟

من المحتمل، عندما يسمح بذلك الكابل الدقيق وطريقة القناة والظروف الرطبة والتصميم الحراري والقواعد المحلية.

س: هل تثبت مقاومة الأشعة فوق البنفسجية صلاحية الدفن؟

كلا، فالتعرض للأشعة فوق البنفسجية والتعرض للتربة/الماء/الميكانيكي مختلفان.

س: هل اختبار مقاومة الماء-كافي؟

لا، فهي لا تحدد وحدها طريقة الدفن الكاملة.

س: هل يمكن دفن الموصلات الكهروضوئية؟

فقط إذا كانت الوثائق الدقيقة للنظام الرابط/المشترك وقواعد المشروع تسمح بذلك؛ موافقة التزاوج العادية في الهواء الطلق ليست موافقة دفن تلقائية.

س: لماذا يمكن أن تكون السعة تحت الأرض أقل؟

يمكن أن تؤدي التربة والقنوات والتجمع وتبديد الحرارة المحدود إلى زيادة درجة حرارة الموصل.

س: هل يجب أن يستخدم انخفاض الجهد طول مسار الخندق؟

نعم، استخدم المسارات الإيجابية والسلبية المثبتة بالفعل.

س: ما هو البديل الأكثر أمانا عندما يكون الدفن المباشر غير واضح؟

استخدم حماية ميكانيكية معتمدة أو كابل دفن مباشر-مصمم لهذا الغرض-.

س: ما الذي يجب فحصه قبل الردم؟

المسار، والعمق، والحماية، وتلف الكابلات، والمفاصل، ووضع العلامات، والاختبار، و-الموقع المبني.

س: هل يمكن للمورد أن يقرر الامتثال للدفن بمفرده؟

لا، فدليل المنتج ومصمم المشروع والقواعد المحلية وسلطة الموافقة كلها أمور مهمة.

12ملاحظة هندسية وتحريرية

هذه المقالة هي التصميم التعليمي ودعم المشتريات. تظل المعايير التي تم شراؤها ووثائق المنتج المعتمدة والمتطلبات المحلية وحسابات المشروع وسلطة الموافقة المسؤولة هي المسيطرة.
