حلول الكابلات والتوصيلات الكهروضوئية لمشاريع الطاقة الشمسية

قم بتخطيط مسار الكابل الكهروضوئي الكامل ومصدره - بدءًا من سلاسل الوحدات وصناديق التجميع إلى العاكسات والتأريض ومجموعة التيار المتردد - مع الكابلات والموصلات والتجمعات ووثائق المشروع المتطابقة.

تقوم الصفحة بترجمة ظروف المسار وبنية النظام إلى جدول كابل قابل للمراجعة. وهو ليس بديلاً عن التصميم الكهربائي للمشروع أو رمز التثبيت المطبق.


هل تحتاج إلى عرض تطبيق متصل؟ افتحمركز حلول SINELINKلمقارنة مسارات الحل الخمسة.

أسئلة المشروع تساعد هذه الصفحة في الإجابة عليها

يتم إنشاء قوائم الكابلات منتجًا تلو الآخر

يمكن ترك حجم الموصل والجهد وملاءمة الموصل وظروف التثبيت غير متصلة حتى يجب على فريق الموقع تثبيتها.

يتم تحديد حجم عمليات التشغيل الطويلة للتيار المستمر حسب العادة

يؤثر كل من التيار وطول المسار ودرجة الحرارة والتجميع وهدف انخفاض الجهد على التحديد.

يتم خلط الواجهات في الميدان

يجب أن يتطابق الموصل تمامًا مع بنية الكابل والمقطع العرضي والقطر والاتصال والأدوات المعتمدة.

يتم التعامل مع مسار واحد مثل كل مسار

الأجزاء السطحية، ودرجات الحرارة المرتفعة، والرطبة، والمدفونة، والكاشطة، والمعرضة للحياة البرية لها متطلبات مختلفة.

الوثائق تصل بشكل منفصل

يمكن أن يؤدي فقدان التقديم الفني أو سجل العلامات أو معرف التعبئة إلى تأخير الموافقة أو التخطيط للاستبدال.

قم بتصميم نظام الكابلات كحزمة واحدة منسقة

ابدأ بالمخطط الكهروضوئي أحادي الخط وبيانات الوحدة والعاكس وجدول المسار ومتطلبات سوق الوجهة. قم بتقسيم المصنع إلى مواقع كهربائية ومناطق بيئية بدلاً من تطبيق فئة كابل واحدة في كل مكان.

ثم قم بمطابقة كابل الطاقة الشمسية DC، وواجهات الموصل، وتجميعات الفروع أو الامتدادات، وكابل التأريض وكابل التيار المتردد مع مدخلات التصميم المؤكدة. الإخراج عبارة عن جدول يستند إلى المسار يتضمن الكميات وملاحظات التطبيق ومتطلبات الوثائق.

بالنسبة لمشروع موجه نحو IEC، قد يتطلب النظام عائلة كبلات EN 50618/IEC 62930؛ قد تتطلب مشاريع أمريكا الشمالية قائمة الأسلاك الكهروضوئية المعمول بها. يجب تأكيد المنتج الدقيق والحجم ونطاق الشهادة وفقًا لمواصفات المشروع.

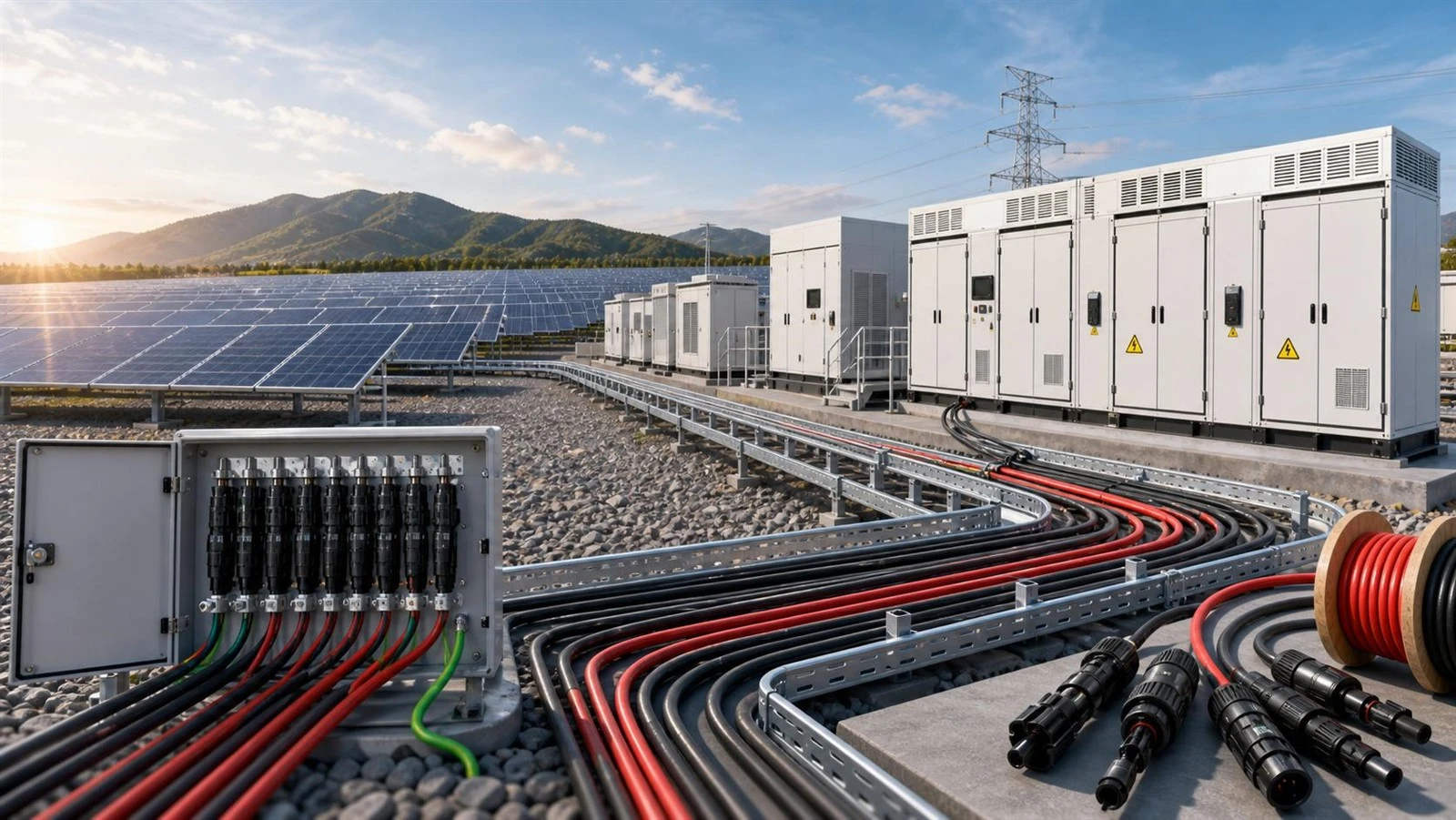

BESS cable locations from battery rack to grid.jpg

ما يتلقاه فريق المشروع

قابل للتسليم ما يغطيه لماذا يهم
الجدول الزمني لكابل المشروع المسار ونوع الكابل وحجم الموصل وأساس الكمية وملاحظة التطبيق قائمة المشتريات مرتبطة بالتثبيت
سلسلة DC ونطاق homerun مسارات من الوحدة إلى المجمّع أو العاكس أساس اختيار الكابلات الشمسية وحمايتها
نطاق الموصل والتجمع متطلبات مضمنة وفرعية ومقطعة حسب الطول إنهاءات متكررة ومتوافقة
نطاق كابل التأريض والتيار المتردد توصيل التأريض والعاكس إلى المفاتيح الكهربائية أكمل مناقشة المسار الكهربائي
ضوابط قاسية على الطريق التعرض للحرارة أو الأشعة فوق البنفسجية أو الماء أو التآكل أو الدفن أو الحياة البرية تمت معالجة المتطلبات البيئية قبل الطلب
حزمة التقديم الفني أوراق البيانات وفحص الشهادات والرسومات والملصقات وسجلات التعبئة موافقة أوضح وأدلة التسليم

بنيت حول التطبيق

السطح والكهروضوئية التجارية

قم بمراجعة دعم الكابلات والمناطق ذات درجات الحرارة المرتفعة واختراق الأسطح وموقع الموصل والتوجيه النظيف.

طاقة شمسية مثبتة على الأرض

قم بمراجعة أطوال التشغيل المنزلي والتجميع وحماية المسار وتخطيط البكرة وتحديد المجال.

الكهروضوئية الساحلية أو الرطبة أو العائمة

قم بمراجعة التعرض للماء ومخاطر التآكل والحركة وبناء الكابلات والتعامل مع الموصل.

الطرق المدفونة مباشرة أو المعرضة للحياة البرية

استخدم الحماية فقط عندما يبررها المسار ودليل المنتج الدقيق.

IEC وأسواق أمريكا الشمالية

اختر عائلة المنتج والوثائق من معيار المشروع والسوق الوجهة، وليس اسم الكتالوج وحده.

المعلومات المطلوبة قبل التوصية

قم بمشاركة المعلومات التالية حتى تنتقل الاستجابة من محادثة الكتالوج إلى مناقشة فنية وتجارية ذات صلة بالمشروع:

  • بلد المشروع والمعايير المعمول بها أو أساس القائمة
  • جهد النظام الكهروضوئي، وبيانات الوحدة، وهندسة العاكس/المجمع، وتيار الدائرة المتوقع
  • رسومات المسار، والأطوال أحادية الاتجاه، وطريقة التثبيت، وهدف انخفاض الجهد
  • ظروف درجة الحرارة المحيطة/المرتفعة، والتجميع، والقناة/الدرج، وتفاصيل التعرض
  • نموذج الموصل وطريقة الإنهاء وأي قيود معتمدة على العلامة التجارية/التزاوج
  • متطلبات الدفن أو الماء أو التآكل أو القوارض أو التعرض للمواد الكيميائية
  • أحجام الكابلات والألوان وأطوال البكرة والملصقات والعينة وخطة التسليم المطلوبة
  • متطلبات المستندات الفنية والتفتيش وتتبع الوارد

كابلات الطاقة الشمسية DC- قارن بين عائلات كبلات التيار المستمر حسب معيار المشروع وحالة المسار وأدلة المنتج.

موصلات الطاقة الشمسية الكهروضوئية- قم بمراجعة خيارات الموصل المضمّن والفرعي بعد التأكد من واجهة الكابل الدقيقة.

كابلات التيار المتردد- أكمل نطاق العاكس إلى المفاتيح الكهربائية وكابل التيار المتردد للمشروع.

مشاريع الطاقة الشمسية والتخزين على نطاق المنفعة- بالنسبة لقائمة مكونات الصنف (BOM)، التخطيط البكري والتسليم الميداني المرحلي لمشاريع الطاقة الشمسية الكبيرة.

دليل اختيار الكابلات الشمسية- استخدم نظرة عامة على الحل للعثور على تطبيقات التخزين والشحن ذات الصلة.

الأسئلة المتداولة

ما هي المعلومات المطلوبة لاختيار الكابلات الشمسية؟

تأكد من جهد النظام، وتيار الدائرة المصحح، وطول المسار، وطريقة التثبيت، والظروف المحيطة، والتجميع، وانخفاض الجهد المسموح به، ونموذج الموصل والشهادة أو القائمة المطلوبة.

هل يمكن استخدام نوع واحد من الكابلات في محطة كهروضوئية كاملة؟

عادة لا. قد تتطلب مسارات سلسلة التيار المباشر، والتشغيل المنزلي، والأقسام المدفونة، والتأريض، وتجميع التيار المتردد والبيئات الخاصة خصائص مختلفة للمنتج وعناصر تحكم في التثبيت.

هل يمكن استخدام أي موصل كهروضوئي مع أي كابل شمسي؟

لا. يجب أن يتطابق المقطع العرضي للكابل، والقطر الخارجي، وبنية الموصل، والاتصال، والختم، وأدوات التجعيد المعتمدة مع وثائق الموصل.

هل يتناسب H1Z2Z2 K تلقائيًا مع كل مشروع للطاقة الشمسية؟

لا. يجب أن يتطابق نطاق الشهادة الدقيق وبناء الكابل وحجمه ووضع العلامات وظروف المسار ومتطلبات السوق المستهدفة مع المواصفات.

هل يمكنك توفير وصلات تمديد مجمعة مسبقًا؟

ويمكن أخذها في الاعتبار عندما يستفيد المشروع من الأطوال الخاضعة للرقابة، وإنهاء المصنع، ووضع العلامات والاختبار. تأكد من الموصل والقطبية وطول المسار ومتطلبات الفحص أولاً.

ما الذي يجب تضمينه في جدول الكابلات؟

على الأقل: تحديد المسار، عائلة الكابل، حجم الموصل، سياق الجهد، أساس الطول/الكمية، ملاحظة التثبيت/البيئة، واجهة الموصل والمستندات المطلوبة.


طلب جدول كابل المشروع

أرسل المخطط أحادي الخط، البلد المستهدف، جهد التيار المستمر، التيار، أطوال المسار، ظروف التثبيت، واجهة الموصل والكميات المتوقعة. يمكن لـ SINELINK تنظيم نطاق التوريد وأساس عرض الأسعار المطابق للمشروع.
